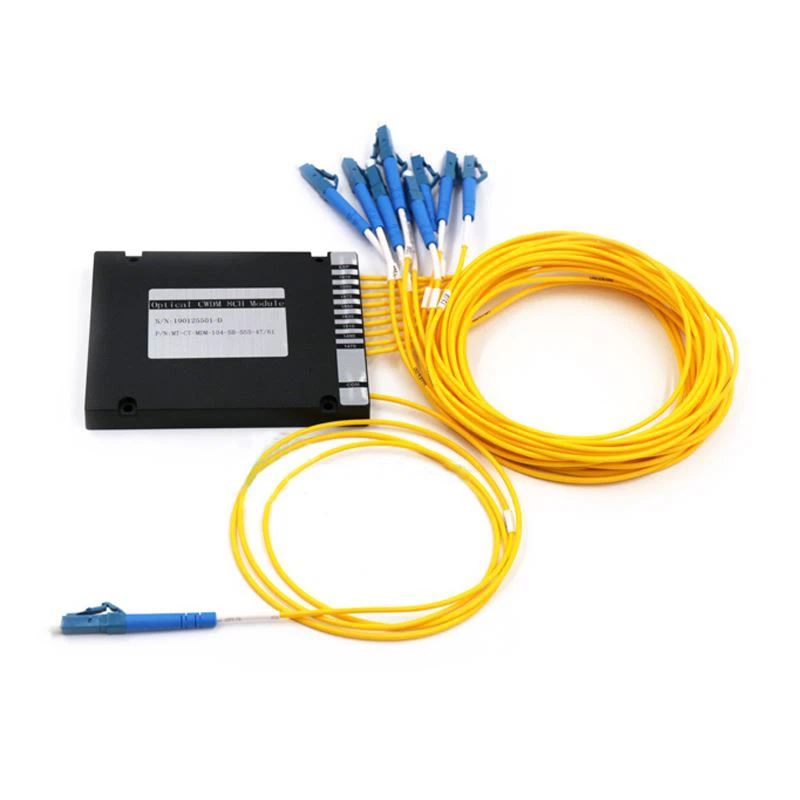

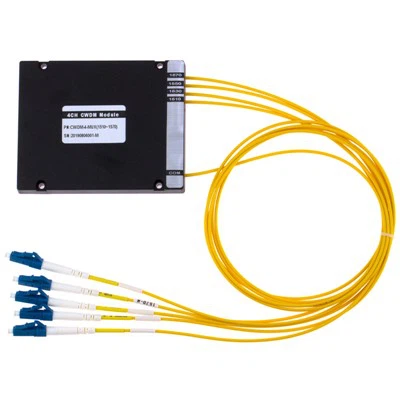

8-канальный модуль CWDM Mux/Demux ABS

Мультиплексор с грубым разделением по длине волны (CWDM) — это недорогая технология передачи WDM, используемая на уровне доступа городских сетей. В принципе, CWDM использует оптический мультиплексор для мультиплексирования оптических сигналов разных длин волн в одно оптическое волокно для передачи. На приемном конце линии оптический демультиплексор используется для разложения смешанных сигналов в оптическом волокне на сигналы разных длин волн и подключения их к соответствующему приемному оборудованию.

Отправить запрос

Внедрение продукции

Особенности продукта
CWDM использует технологию тонкопленочных фильтров и имеет хорошую стабильность длины волны. Порты обновления можно настроить в соответствии с требованиями. Он имеет низкие вносимые потери, высокую изоляцию, стабильность работы и высокую температурную стабильность. Продукт имеет низкие вносимые потери и высокую изоляцию каналов. Степень, широкая полоса пропускания и низкая температурная чувствительность. Обычно делится на 4 канала, 8 каналов, 16 каналов или до 18 каналов мультиплексора с грубым разделением по длине волны. Из-за требований к низким вносимым потерям системы грубого разделения по длине волны, когда количество каналов велико, к модулю можно добавить перемычки, чтобы уменьшить вносимые потери каждого канала. Распространенные формы упаковки с грубым разделением по длине волны подразделяются на: коробку типа ABS, коробку типа LGX и упаковку 19-дюймового шасси высотой 1U и т. д.

Приложения

CWDM решает две проблемы: нехватки оптоволокна и прозрачной мультисервисной передачи. Он в основном используется на уровнях агрегации и доступа городских сетей и может создавать сети и запускать услуги за короткое время. Сейчас он широко используется в городских сетях передачи данных и системах кабельного телевидения.

Технология CWDM
В принципе, оптический мультиплексор используется для мультиплексирования оптических сигналов разных длин волн в одно оптическое волокно для передачи. На приемном конце линии связи используется оптический демультиплексор для разложения смешанных сигналов в оптическом волокне на сигналы разных длин волн. подключиться к соответствующему принимающему устройству. CWDM имеет 18 диапазонов от 1270 до 1610 нм, интервал между каждым диапазоном составляет 20 нм.

Поскольку диапазон длин волн системы CWDM широк, а технические характеристики лазера ниже, структура лазера значительно упрощается и выход увеличивается. Кроме того, энергопотребление и физический размер систем CWDM намного меньше, чем у систем DWDM. Кроме того, в оптической модуляции CWDM используются неохлаждаемые лазеры и настраивается электроника; в то время как DWDM использует охлаждаемые лазеры и настраивается по температуре. Поскольку распределение температуры очень неравномерно в широком диапазоне оптических длин волн, настройка температуры сложна и дорогостояща. CWDM позволяет избежать этой трудности и, таким образом, значительно снижает стоимость. В настоящее время стоимость системы CWDM обычно составляет лишь 30% от стоимости DWDM.

Сравнение CWDM и DWDM

Могут ли CWDM и DWDM сосуществовать в одной сети?

Да, CWDM (грубое мультиплексирование с разделением по длине волны) и DWDM (плотное мультиплексирование с разделением по длине волны) могут сосуществовать в одной сети. Они работают с разным расстоянием между длинами волн и могут гибко удовлетворять различные требования к пропускной способности и расстоянию в разных частях сети.

Какую роль играет модуляция сигнала в системах WDM?

Модуляция сигнала в системах мультиплексирования с разделением по длине волны (WDM) имеет решающее значение для кодирования цифровых данных в оптические сигналы, чтобы их можно было передавать одновременно по одному оптическому волокну. Он обеспечивает эффективную передачу данных, целостность сигнала и совместимость между сетевыми компонентами, помогая улучшить общую производительность и функциональность сетей WDM.

Как CWDM и DWDM повышают эффективность оптических сетей?

Грубое мультиплексирование с разделением по длине волны (CWDM) и плотное мультиплексирование с разделением по длине волны (DWDM) повышают эффективность оптических сетей, позволяя одновременно передавать несколько сигналов данных по одному и тому же оптическому волокну. Это увеличивает общую пропускную способность сети без необходимости использования дополнительного оптоволокна.

Каковы расстояния между каналами CWDM и DWDM в нм?

CWDM, мультиплексор с грубым разделением по длине волны, мультиплексирование с разреженным разделением по длине волны, также известное как мультиплексирование с грубым разделением по длине волны. Длина волны CWDM составляет от 1270 до 1610 нм, с 18 каналами различной длины волны, каждый канал расположен на расстоянии 20 нм друг от друга.

DWDM, плотный мультиплексор с разделением по длине волны, плотное мультиплексирование с разделением по длине волны, также известное как тонкое мультиплексирование с разделением по длине волны. Расстояние между длинами волн DWDM может составлять 1,6 нм, 0,8 нм, 0,4 нм и 0,2 нм, что позволяет вместить 40, 80 и 160 волн.

Диапазон длин волн DWDM составляет от 1525 до 1565 нм (C-диапазон) и от 1570 нм до 1610 нм (L-диапазон). DMDM обычно используется в C-диапазоне (C17~C61) с интервалом длин волн 0,4 нм.

Спецификация

Параметр		4 канала		8 каналов			16 каналов
		Мукс	Демукс	Мукс	Демукс		Мукс	Демукс
Длина волны канала (нм)		1270~1610
Центральная длина волны Точность (нм)		±0.5
Расстояние между каналами (нм)		20
Channel Passband (@-0.5dB bandwidth (nm)		>13
Вносимая потеря (дБ)		Меньше или равно 1,6		Меньше или равно 2,5			Меньше или равно 4,5
Равномерность канала (дБ)		Меньше или равно 0.6		Меньше или равно 1.0			Меньше или равно 1,5
Пульсация канала (дБ)		0.3
Изоляция (дБ)	Соседний	N/A	>30	N/A		>30	N/A	>30
	Несмежный	N/A	>40	N/A		>40	N/A	>40
Чувствительность к температуре потери инерции (дБ/градус)		<0.005
Температурный сдвиг длины волны (нм/градус)		<0.002
Потери, зависящие от поляризации (дБ)		<0.1
Дисперсия мод поляризации		<0.1
Направленность (дБ)		>50
Возвратные потери (дБ)		>45
Максимальная мощность (мВт)		300
Рабочая температура (градусы)		-5~+75
Температура хранения (градусы)		-40~85
Размер упаковки (мм)		Д100 x Ш80 x В10(2CH-8CH)
		Д142 x Ш102 x В14,5(9кан.-18кан.)
