Где применяется оптический трансивер?
Sep 23, 2025|
Эволюция инфраструктуры современных центров обработки данных
Эволюция современной инфраструктуры центров обработки данных коренным образом изменилась благодаря развитию технологии оптических приемопередатчиков, в частности модулей оптических приемопередатчиков 100G QSFP28, которые стали основой современных высокоскоростных сетевых решений.
Эти сложные оптические приемопередатчики представляют собой сочетание точного машиностроения, передовых материаловедческих технологий и инновационных производственных процессов, которые обеспечивают беспрецедентную скорость передачи данных, сохраняя при этом исключительную целостность и надежность сигнала.
Эволюция технологии оптических трансиверов
Внедрение сменных трансиверов малого форм-, обеспечивающих скорость передачи данных 10 Гбит/с, что революционизирует возможности подключения центров обработки данных.
Четыре подключаемых трансивера малого форм-форма, обеспечивающие скорость 40 Гбит/с за счет объединения четырех каналов по 10 Гбит/с, что обеспечивает более высокую плотность соединений.
Трансиверы следующего-поколения со скоростью 25 Гбит/с на канал по четырем линиям, обеспечивающие более высокую плотность передачи данных и более низкое энергопотребление, чем предыдущие поколения.
Переход к трансиверам 400G и 800G с использованием передовых методов модуляции и интеграции фотоники для центров обработки данных следующего-поколения.
Основные производственные технологии и точное машиностроение
Производство модулей оптических приемопередатчиков 100G QSFP28 включает в себя сложные производственные процессы, требующие исключительной точности на каждом этапе.
Производство лазерных диодов
Сборка оптического приемопередатчика начинается с изготовления высокоэффективных-лазерных диодов с использованием технологии химического-химического осаждения из паровой фазы металлов (MOCVD), при которой эпитаксиальные слои выращиваются с атомарной-точностью для создания активных областей, отвечающих за генерацию света.
Каждый оптический приемопередатчик включает в себя лазеры с вертикальным-поверхностным резонатором-излучающими лазерами (VCSEL) или лазерами с распределенной обратной связью (DFB), в зависимости от требований к расстоянию передачи, с допуском на длину волны в пределах ±0,5 нм, чтобы обеспечить соответствие спецификациям плотного мультиплексирования с разделением по длине волны (DWDM).

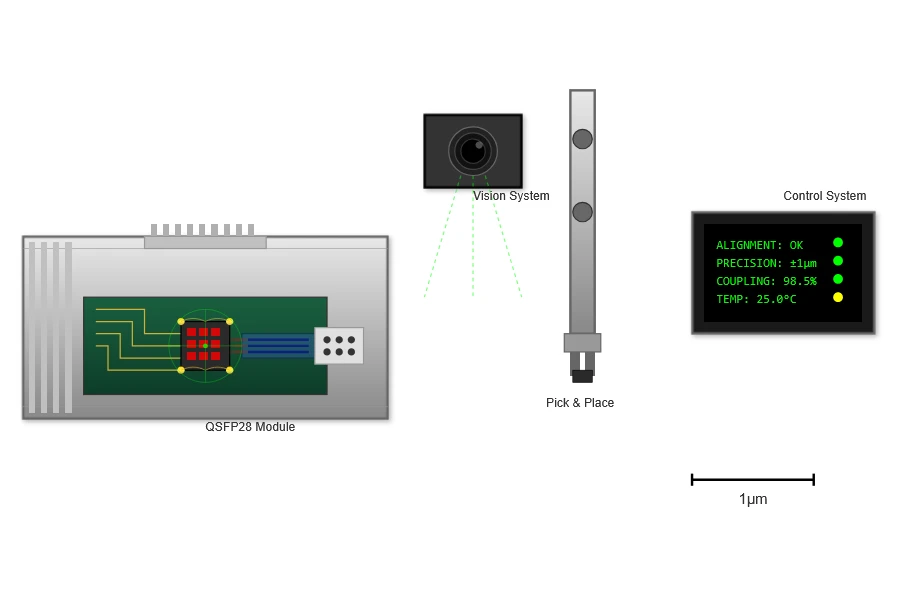

Интеграция прецизионных компонентов
Интеграция фотонных компонентов в оптический приемопередатчик требует передовых технологий-склеивания кристаллов с использованием эвтектического соединения с золотом-оловом или эпоксидных клеев с наполнителем серебра-, с точностью размещения лучше ±1 микрометра.
В процессе производства оптических приемопередатчиков используются автоматизированные системы захвата-и-размещения, оснащенные алгоритмами выравнивания, управляемыми видео-, которые обеспечивают оптимальную эффективность связи между лазерными диодами и оптическими волноводами.
Схема производственного процесса 100G QSFP28
Изготовление пластин
Рост эпитаксиального слоя с использованием технологии MOCVD
Отделение штампов
Точная резка отдельных компонентов
Сборка компонентов
Высокая-точность приклеивания и размещения матрицы
Оптическое выравнивание
Активное выравнивание фотонных компонентов
Тестирование и проверка
Комплексная проверка работоспособности
Контроль температуры и оптимизация процессов
Контроль температуры в процессе сборки имеет решающее значение: профили оплавления тщательно оптимизированы для предотвращения термического напряжения, обеспечивая при этом надежные механические соединения внутри модуля оптического приемопередатчика.
Статистические методы управления процессом отслеживают объемы производства оптических приемопередатчиков и выявляют отклонения в процессе, которые могут повлиять на качество продукции, обеспечивая стабильную производительность на всех этапах производства.
Передовые технологии оптической связи и выравнивания
Эффективность оптической связи оптического трансивера 100G QSFP28 напрямую влияет на его рабочие характеристики и энергопотребление.
Технология кремниевой фотоники
В современных конструкциях оптических приемопередатчиков используется технология кремниевой фотоники, при которой свет проходит через кремниевые волноводы, протравленные с точностью до нанометра-с помощью электронно-лучевой литографии или фотолитографии в глубоком ультрафиолете.
Методы оптической связи
Для соединения внутренних компонентов оптического трансивера с внешними оптоволоконными соединениями используются различные методы, включая стыковое-соединение, линзовое-соединение или решетчатое-методы соединения, каждый из которых оптимизирован для конкретных требований приложения.
Процедуры активного выравнивания
Процедуры активного выравнивания во время сборки оптического приемопередатчика включают в себя мониторинг оптической мощности в-времени и корректировку положения компонентов с помощью пьезоэлектрических приводов с разрешением суб-нанометра.

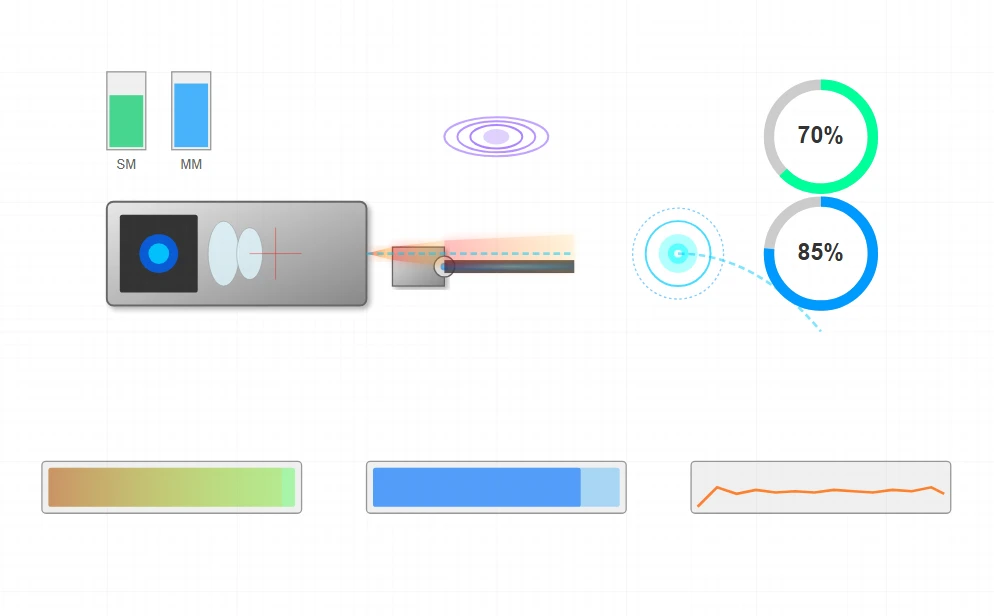

Эффективность оптической связи в зависимости от типа соединения
Усовершенствованная оптика-формирования луча в оптическом трансивере компенсирует-несоответствие диаметров полей мод между различными оптическими компонентами, сводя к минимуму вносимые потери и максимизируя запас мощности.
Ключевые показатели эффективности
Вносимые потери: < 0,5 дБ для оптимальных соединений
Возвратные потери: > 40 дБ для одномодовых приложений.
Стабильность длины волны: ±0,5 нм при превышении рабочей температуры.
Схема компонентов оптического приемопередатчика 100G QSFP28
Электронная интеграция и архитектура обработки сигналов
Электронные подсистемы оптического приемопередатчика 100G QSFP28 включают в себя сложные возможности обработки сигналов, которые обеспечивают надежную работу в различных условиях окружающей среды.
Секции передатчика и приемника
Секция передатчика оптического приемопередатчика включает в себя четыре-электро--в-оптических преобразователя со скоростью 25 Гбит/с, каждый из которых оснащен схемами предыскажения, которые компенсируют частотно--зависимые потери в электрических трассах. Секция приемника включает в себя высокочувствительные фотодетекторы с трансимпедансными усилителями, оптимизированными для обеспечения низкого уровня шума.
Восстановление часов и данных
В схемах тактового сигнала и восстановления данных (CDR) оптического трансивера используется усовершенствованная архитектура фазовой-автоматической автоподстройки частоты (ФАПЧ) с полосой пропускания контура, оптимизированной с учетом устойчивости к джиттеру и характеристик передачи.
Цифровая обработка сигналов
Алгоритмы цифровой обработки сигналов (DSP), реализованные в прикладных-специальных интегральных схемах (ASIC) оптического трансивера, выполняют функции выравнивания-в реальном времени, прямого исправления ошибок и формирования сигнала.
Управление питанием
Схемы управления питанием в оптическом трансивере динамически регулируют токи смещения и амплитуды модуляции в зависимости от условий соединения, достигая уровня энергопотребления ниже 3,5 Вт при сохранении полной пропускной способности 100 Гбит/с.
Управление температурным режимом и инженерия надежности
Расширенное термическое моделирование
Расширенное тепловое моделирование с использованием вычислительной гидродинамики (CFD) определяет механическую конструкцию оптического трансивера, оптимизируя геометрию радиатора и структуру воздушного потока.
Материалы с высокой-проводимостью
Оптический приемопередатчик изготовлен из материалов с высокой-теплопроводностью-, таких как подложки из нитрида алюминия и медно-вольфрамовые распределители тепла, которые эффективно рассеивают тепло от критически важных компонентов.
Активный контроль температуры
Термоэлектрические охладители (TEC), встроенные в некоторые варианты оптических приемопередатчиков, обеспечивают активную стабилизацию температуры для приложений,-критичных к длине волны, поддерживая температуру лазерного перехода в пределах ±0,1 градуса.
Диапазон рабочих температур
Тепловая конструкция оптического трансивера обеспечивает соответствие промышленным температурным диапазонам (от -40 градусов до +85 градусов) при сохранении заданной выходной оптической мощности и спектральных характеристик.
Тестирование надежности оптического трансивера включает в себя испытания на ускоренное старение, термоциклирование, механические удары и вибрацию в соответствии со стандартами Telcordia GR-468-CORE.
Соответствует стандартам Telcordia GR-468-CORE.
Методики контроля качества и тестирования
Измерения оптической мощности в-процессе
Спектральный анализ и проверка длины волны
Оценка глазковых диаграмм с помощью-широкополосных осциллографов
Тестирование частоты битовых ошибок (BERT) в различных температурных диапазонах
Каждый оптический трансивер проходит-испытание при повышенных температурах для выявления-сбоев на раннем этапе эксплуатации и обеспечения долгосрочной-надежности. Автоматизированное испытательное оборудование, специально разработанное для определения характеристик оптических приемопередатчиков, выполняет параметрические измерения, включая чувствительность приемника, коэффициент затухания передатчика и генерацию джиттера.
Протокол тестирования оптического трансивера включает проверку соответствия спецификациям IEEE 802.3bm для приложений 100GBASE-SR4, 100GBASE-LR4 и 100GBASE-ER4. Статистические методы управления процессом отслеживают объемы производства оптических приемопередатчиков и выявляют отклонения в процессе, которые могут повлиять на качество продукции.
Сценарии развертывания и варианты использования
Оптические трансиверы 100G QSFP28 обеспечивают высокопроизводительную-подключение в различных средах, от центров обработки данных до телекоммуникационных сетей.
Развертывания в центрах обработки данных
Обеспечение высокой-плотности соединений между верхними--коммутаторами стойки, уровнями агрегации и базовой инфраструктурой маршрутизации.
Телекоммуникации
Обеспечивает развертывание городских-сетей дальней связи с помощью согласованных вариантов, обеспечивающих дальность передачи данных, превышающую 1000 км.
Инфраструктура высокопроизводительных вычислений и искусственного интеллекта
Обеспечение соединений с малой-задержкой и высокой-пропускной способностью между вычислительными узлами и системами хранения данных для обучения ИИ.
Предприятие и периферия
Поддержка приложений с интенсивным использованием полосы пропускания-в кампусных сетях и надежная работа в суровых периферийных средах.

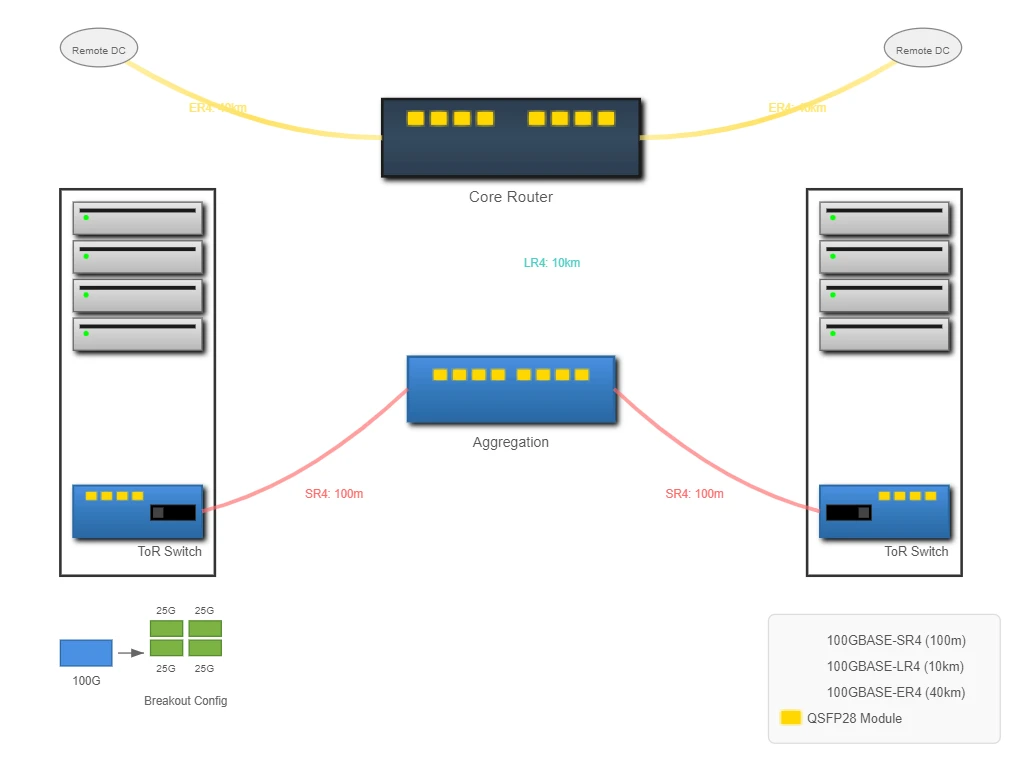

Сценарии развертывания центра обработки данных
В современных гипермасштабируемых центрах обработки данных модули оптических приемопередатчиков 100G QSFP28 обеспечивают высокую-плотность соединений между верхними-стоечными-коммутаторами, уровнями агрегации и базовой инфраструктурой маршрутизации.
Развертывание оптического трансивера в этих средах должно учитывать различные расстояния между соединениями: от соединений с коротким-дальностью внутри стойки до каналов с расширенным-диапазоном, охватывающих несколько залов обработки данных. Алгоритмы балансировки нагрузки распределяют трафик по нескольким каналам оптического приемопередатчика, максимизируя совокупную пропускную способность и обеспечивая при этом избыточность.
При выборе оптического трансивера для приложений центра обработки данных учитываются такие факторы, как энергопотребление, задержка и совместимость с существующей инфраструктурой. Конфигурации коммутации позволяют разделить один оптический порт приемопередатчика 100G на четыре соединения 25G, обеспечивая гибкость в проектировании топологии сети.
100GBASE-SR4
Многомодовые приложения с коротким-диапазоном до 100 м с оптоволокном OM4
100GBASE-LR4
Одномодовые приложения с большой-дальностью действия-до 10 км
100GBASE-ER4
Расширенная-дальность действия в одном режиме-до 40 км
Расширенные форматы модуляции
ДП-QPSK
Двойная-квадратурная фаза поляризации-сдвиговая манипуляция, обеспечивающая 2 бита на символ
16-КАМ
Квадратурная амплитудная модуляция, обеспечивающая 4 бита на символ.

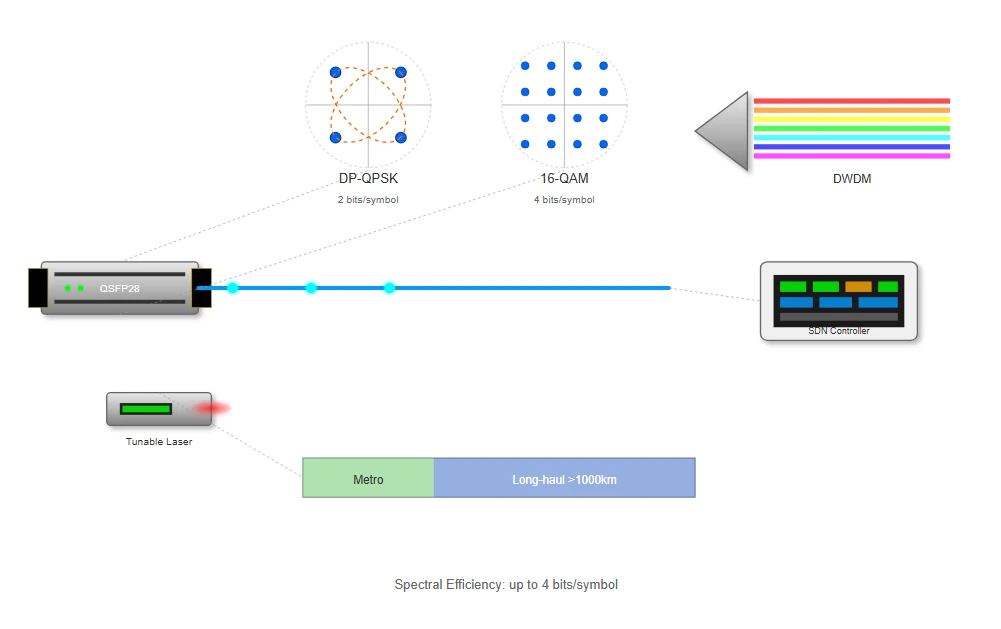

Приложения для поставщиков телекоммуникаций и услуг
Поставщики телекоммуникационных услуг используют технологию оптического приемопередатчика 100G QSFP28 в городских сетях и сетях дальней связи, где варианты когерентного оптического приемопередатчика обеспечивают дальность передачи, превышающую 1000 километров.
Эти специализированные модули оптических приемопередатчиков используют расширенные форматы модуляции, такие как DP-QPSK (квадратурная фазовая манипуляция с двойной-поляризацией-) или 16-QAM (квадратурная амплитудная модуляция), достигая спектральной эффективности до 4 бит/символ.
Сетевые операторы используют модули оптических приемопередатчиков с настраиваемыми лазерами, которые можно удаленно настроить на определенные каналы DWDM, что упрощает управление запасами и обеспечивает динамическое распределение длин волн. Интеграция оптического приемопередатчика с контроллерами программно-конфигурируемой сети (SDN) обеспечивает автоматическую настройку и-оптимизацию оптических путей в реальном времени в зависимости от требований к трафику.
Высокопроизводительные-вычисления и инфраструктура искусственного интеллекта
Кластеры высокопроизводительных вычислений (HPC) и системы обучения искусственному интеллекту (ИИ) опираются на модули оптических приемопередатчиков 100G QSFP28, которые обеспечивают малую-задержку и высокую-полосную связь между вычислительными узлами и системами хранения.
При развертывании оптического трансивера в этих средах приоритет отдается минимальной задержке и детерминированным характеристикам производительности, необходимым для рабочих нагрузок параллельных вычислений. Не-коммутационные матрицы, использующие соединения оптических приемопередатчиков, позволяют использовать все-ко-шаблоны связи, требуемые алгоритмами распределенного машинного обучения.
Вычислительные платформы с ускорением на графическом процессоре-используют технологию оптического приемопередатчика для прямого доступа к памяти между распределенными ресурсами графического процессора, что позволяет эффективно масштабировать рабочие нагрузки по обучению глубокому обучению. Модули оптических приемопередатчиков поддерживают протоколы удаленного прямого доступа к памяти (RDMA), минуя традиционные сетевые стеки и достигая задержек на уровне микросекунд-.
Возможности корпоративного кампуса
Устойчивость к электромагнитным помехам для офисной среды
Поддержка многомодовых волокон OM4 и OM5.
Обратная совместимость с инфраструктурой 40G/25G
Требования к периферийным вычислениям
Расширенный температурный диапазон работы
Влажность и виброустойчивость
Стандарты надежности промышленного-уровня

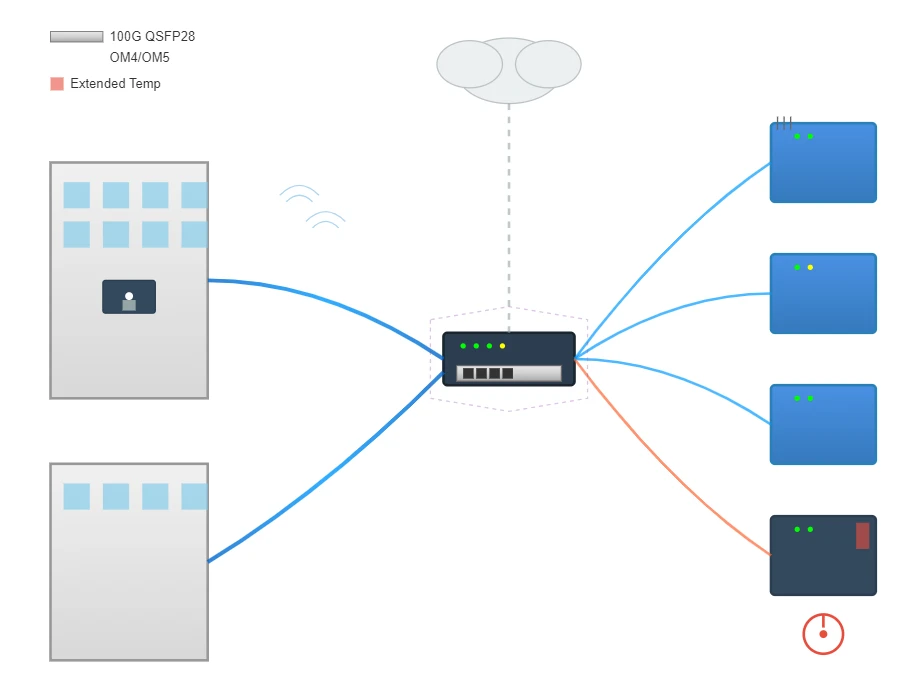

Развертывание корпоративных кампусов и периферийных вычислений
Кампусные сети предприятий все чаще используют технологию оптического приемопередатчика 100G QSFP28 для поддержки-приложений с интенсивной полосой пропускания, таких как видеоконференции, облачные сервисы и развертывания Интернета вещей (IoT).
При выборе оптического трансивера для кампуса учитываются такие факторы, как устойчивость к электромагнитным помехам, гибкость установки и совместимость с существующими структурированными кабельными системами. Варианты многомодовых оптических трансиверов, поддерживающие типы волокон OM4 и OM5, обеспечивают экономичное-развертывание на расстояниях, типичных для межсоединений в зданиях кампуса.
Инфраструктура периферийных вычислений использует модули оптических приемопередатчиков для агрегирования трафика от распределенных периферийных узлов, обеспечивая при этом низкую задержку для приложений-реального времени. Развертывание оптического трансивера в периферийных местах должно учитывать проблемы окружающей среды, включая экстремальные температуры, влажность и ограниченную охлаждающую способность. Варианты оптических трансиверов промышленного-класса с расширенным температурным диапазоном и защитным покрытием обеспечивают надежную работу в суровых условиях окружающей среды.
Сравнение вариантов трансивера 100G QSFP28
Различные типы трансиверов, оптимизированные для различных требований к расстоянию и приложений.
| Параметр | 100GBASE-SR4 | 100GBASE-LR4 | 100GBASE-ER4 | 100GBASE-ZR4 |
|---|---|---|---|---|
| Тип волокна | Многомодовый OM4/OM5 | Одиночный-режим | Одиночный-режим | Одиночный-режим |
| Максимальное расстояние | 100 м (ОМ4) 150 м (ОМ5) |
10 км | 40 км | 80 км+ |
| Тип лазера | ВКСЭЛ (850 нм) | DFB (1310 морских миль) | DFB (1310 морских миль) | Настраиваемый DFB |
| Потребляемая мощность | < 3.5W | < 3.5W | < 5.0W | < 7.0W |
| Типичное применение | Соединения центров обработки данных, внутри стойки | Метро дата-центра, связь с кампусом | Дальние-связи с центрами обработки данных | Телекоммуникации междугородные-междугородные- |
| Поддержка ФЭК | Необязательный | Необходимый | Необходимый | Расширенный FEC |
| Диапазон рабочих температур | от 0 градусов до 70 градусов | от -40 градусов до 85 градусов | от -40 градусов до 85 градусов | от -40 градусов до 85 градусов |
